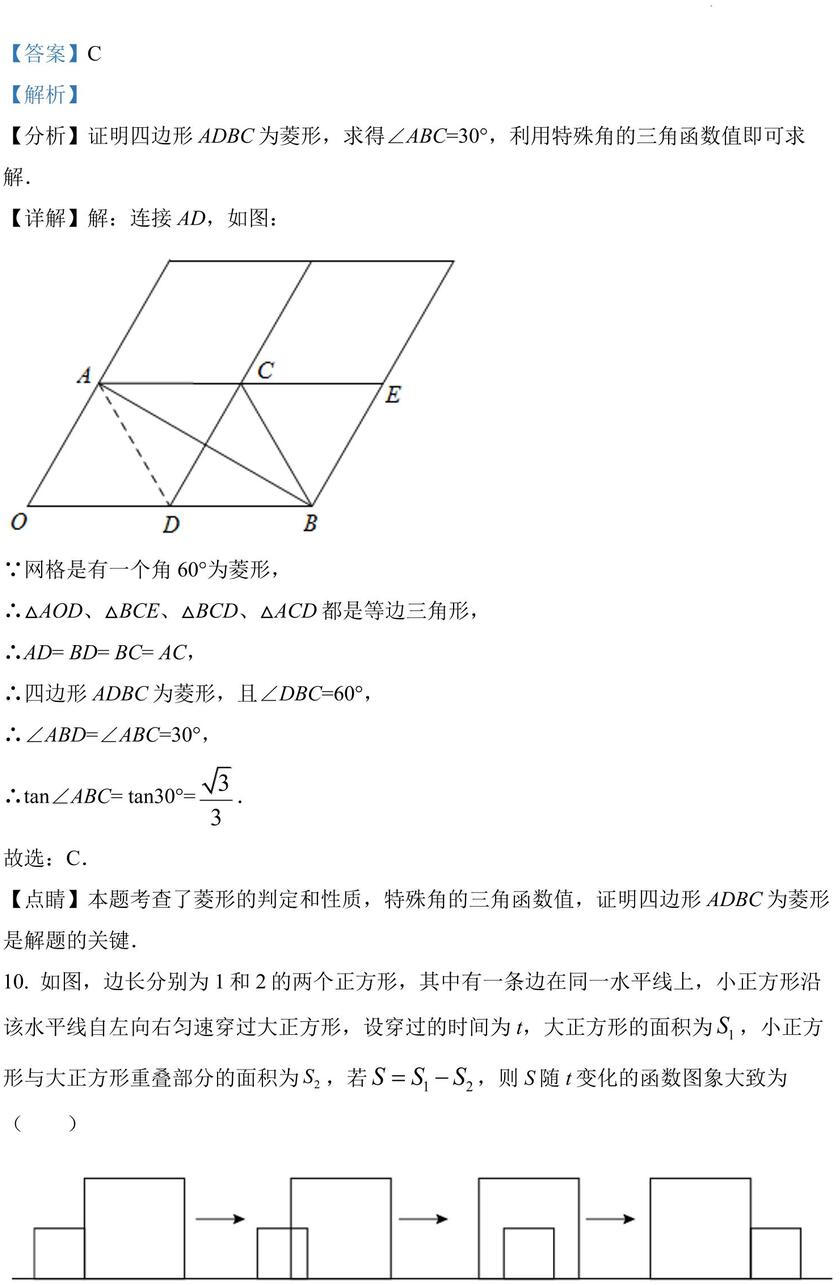

【分析】证明四边形 ADBC 为菱形,求得∠ABC=30°,利用特殊角的三角函数值即可求解.
【详解】解:连接 AD,如图:
∵网格是有一个角 60°为菱形,
∴△AOD、△BCE、△BCD、△ACD 都是等边三角形,
∴四边形 ADBC 为菱形,且∠DBC=60°, 故选:C.
【点睛】本题考查了菱形的判定和性质,特殊角的三角函数值,证明四边形 ADBC 为菱形是解题的关键.
10. 如图,边长分别为 1 和 2 的两个正方形,其中有一条边在同一水平线上,小正方形沿该水平线自左向右匀速穿过大正方形,设穿过的时间为 t,大正方形的面积为 ,小正方形与大正方形重叠部分的面积为 ,若 ,则 S 随 t 变化的函数图象大致为
