形结合思想成为解答本题的关键.

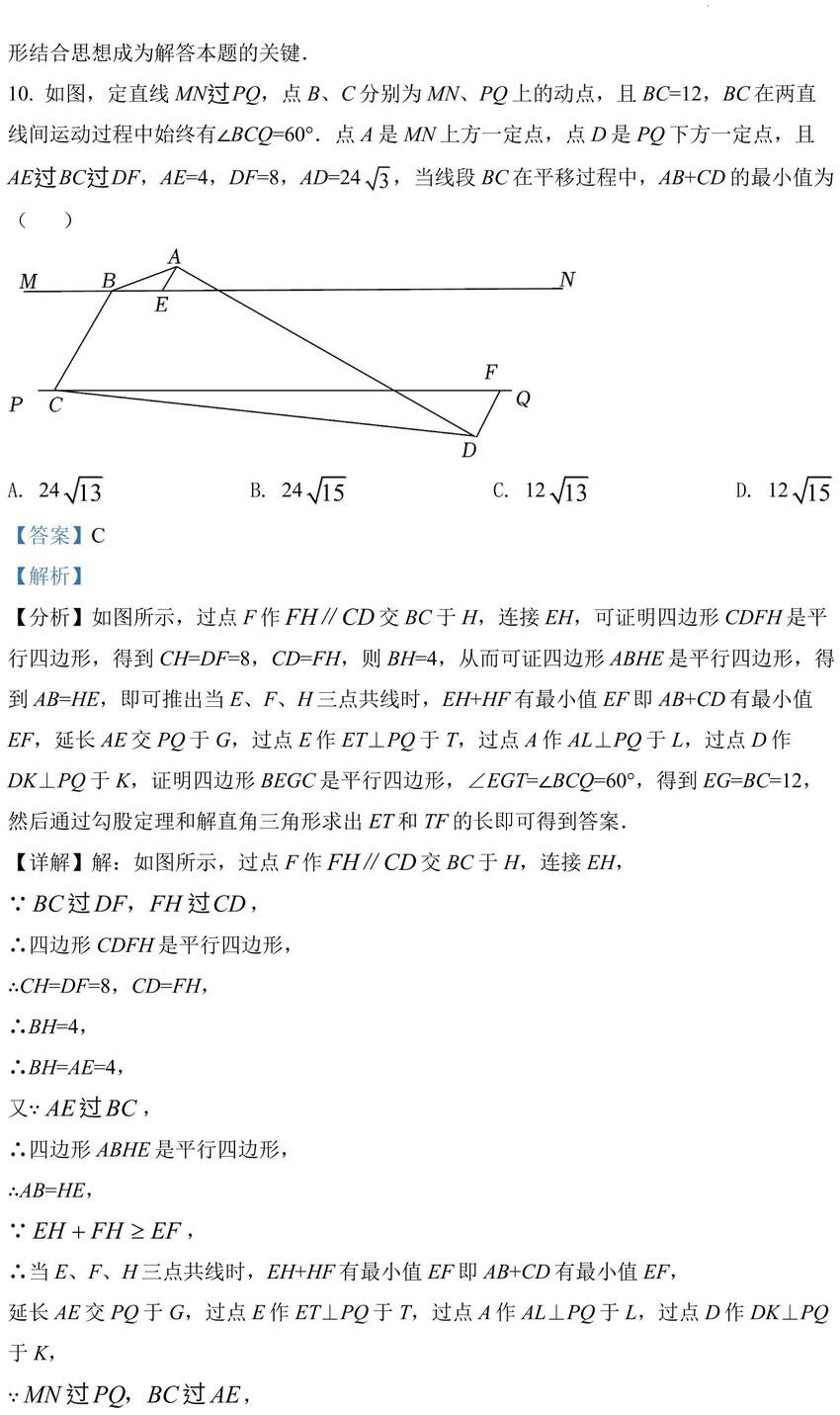

10. 如图,定直线 MN PQ,点 B、C 分别为 MN、PQ 上的动点,且 BC=12,BC 在两直线间运动过程中始终有∠BCQ=60°.点 A 是 MN 上方一定点,点 D 是 PQ 下方一定点,且

AE BC DF,AE=4,DF=8,AD=24 ,当线段 BC 在平移过程中,AB+CD 的最小值为

【分析】如图所示,过点 F 作 交 BC 于 H,连接 EH,可证明四边形 CDFH 是平行四边形,得到 CH=DF=8,CD=FH,则 BH=4,从而可证四边形 ABHE 是平行四边形,得到 AB=HE,即可推出当 E、F、H 三点共线时,EH+HF 有最小值 EF 即 AB+CD 有最小值

EF,延长 AE 交 PQ 于 G,过点 E 作 ET⊥PQ 于 T,过点 A 作 AL⊥PQ 于 L,过点 D 作

DK⊥PQ 于 K,证明四边形 BEGC 是平行四边形,∠EGT=∠BCQ=60°,得到 EG=BC=12,然后通过勾股定理和解直角三角形求出 ET 和 TF 的长即可得到答案.

【详解】解:如图所示,过点 F 作 交 BC 于 H,连接 EH,

∴四边形 CDFH 是平行四边形, 又∵ ,

∴四边形 ABHE 是平行四边形,

∴当 E、F、H 三点共线时,EH+HF 有最小值 EF 即 AB+CD 有最小值 EF, 延长 AE 交 PQ 于 G,过点 E 作 ET⊥PQ 于 T,过点 A 作 AL⊥PQ 于 L,过点 D 作 DK⊥PQ于 K,
